三维容貌神探INOVA 3D-EX Pro安装教程

发布日期:2019-06-11浏览次数:4561

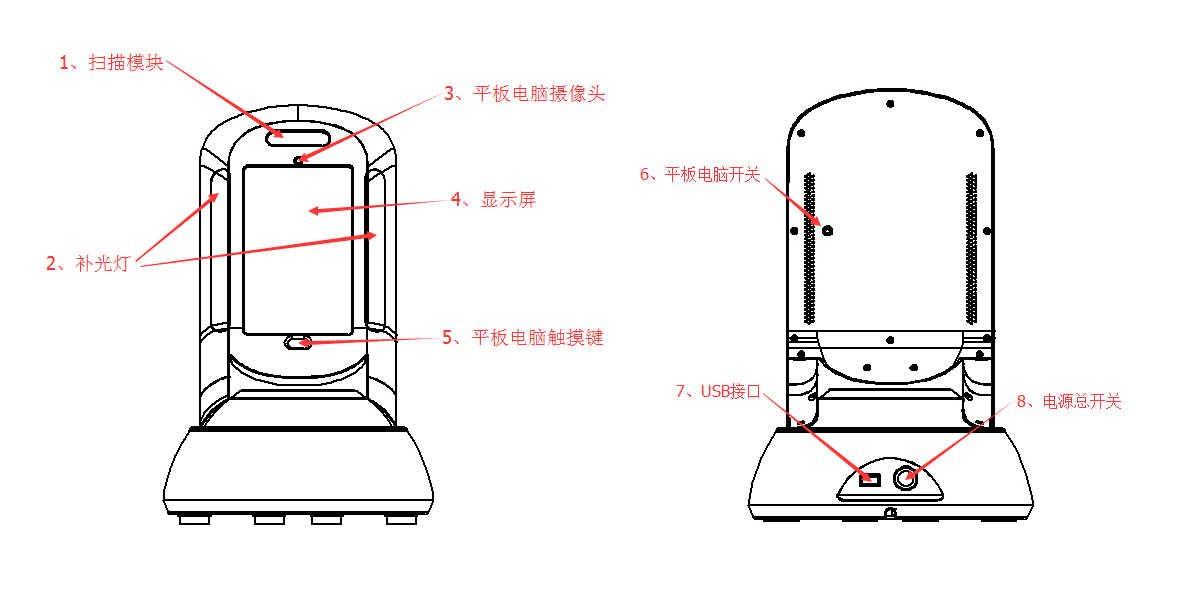

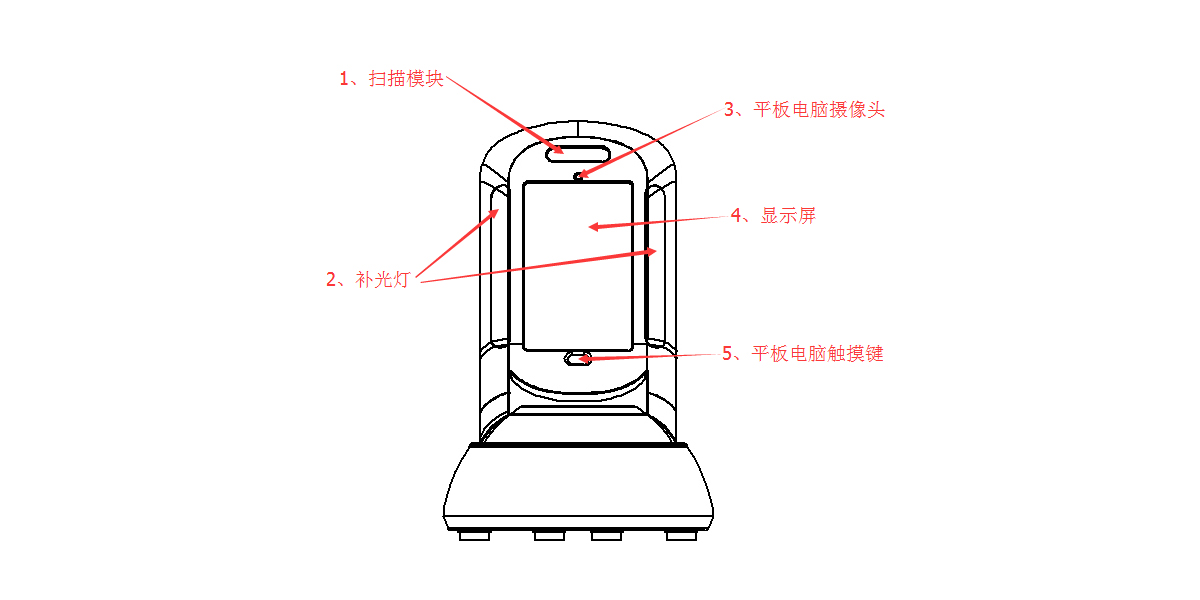

INOVA 3D-EX Pro三维容貌神探图解

序号
名称
说明
1 扫描模块
扫描脸部数据
2 补光灯
提高扫描环境亮度
3 平板电脑摄像头
脸部图像采集
4 显示屏
显示平板电脑数据
5 平板电脑触摸键
长按唤醒平板电脑显示屏
6 平板电脑开关
开启和关闭平板电脑
7 USB接口
USB插口,提供5V电源
8 电源总开关
开启和关闭扫描仪的总电源


补光灯详细参数

色温
5600K(日光型)
电源
12V
补光灯
常亮

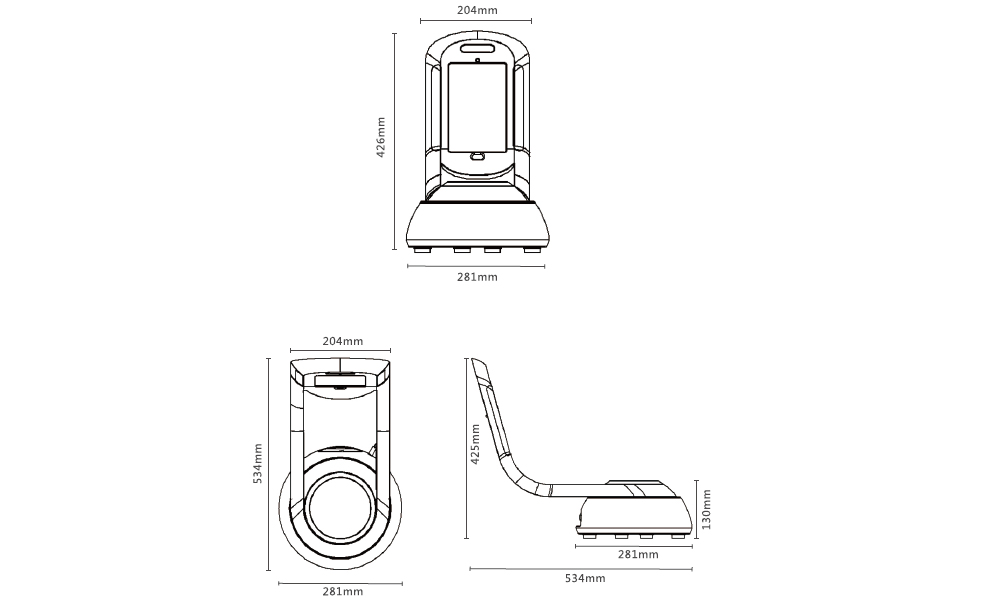

外形尺寸
205*25*23mm
使用寿命
≧2万次

硬件安装步骤

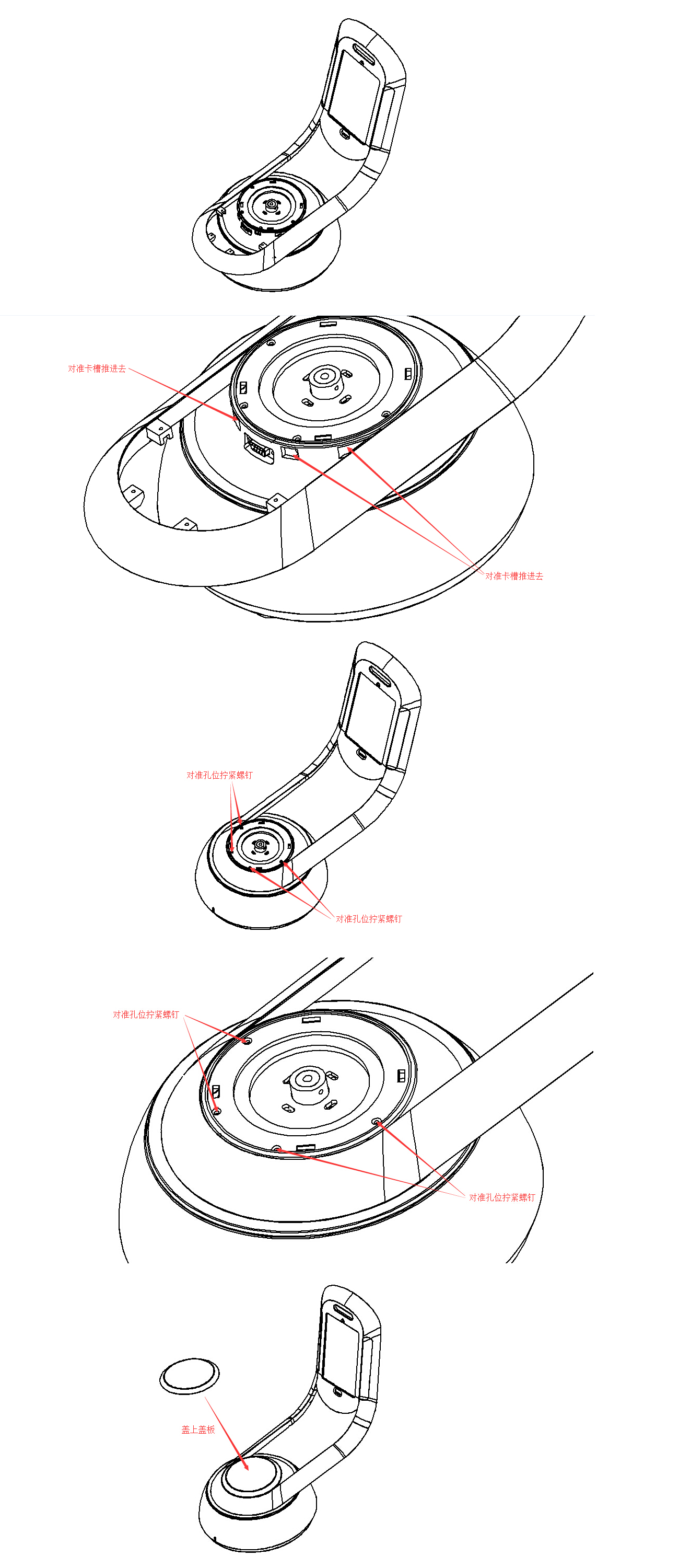

步骤一:扫描组件和底座的安装

将扫描组件和底座对准卡槽推进去,对准孔位,从底座上面拧上螺钉固定,然后盖上盖板,如图所示


步骤二:测试

安装完成后接通电源,检查灯光系统、旋转系统、平板显示屏是否正常工作。

(注:在接通电源,打开电源开关之后,旋转电机会自动旋转寻找中心点起始位置。)
